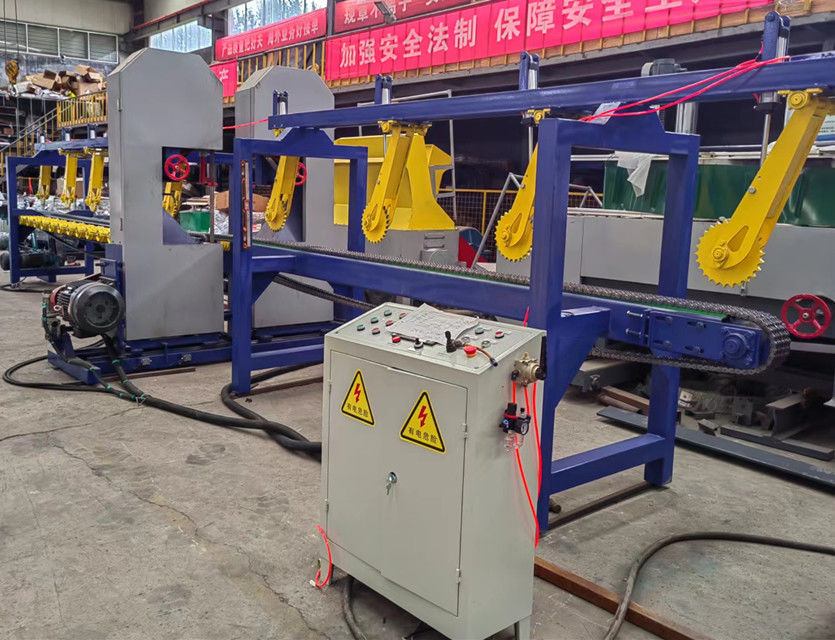

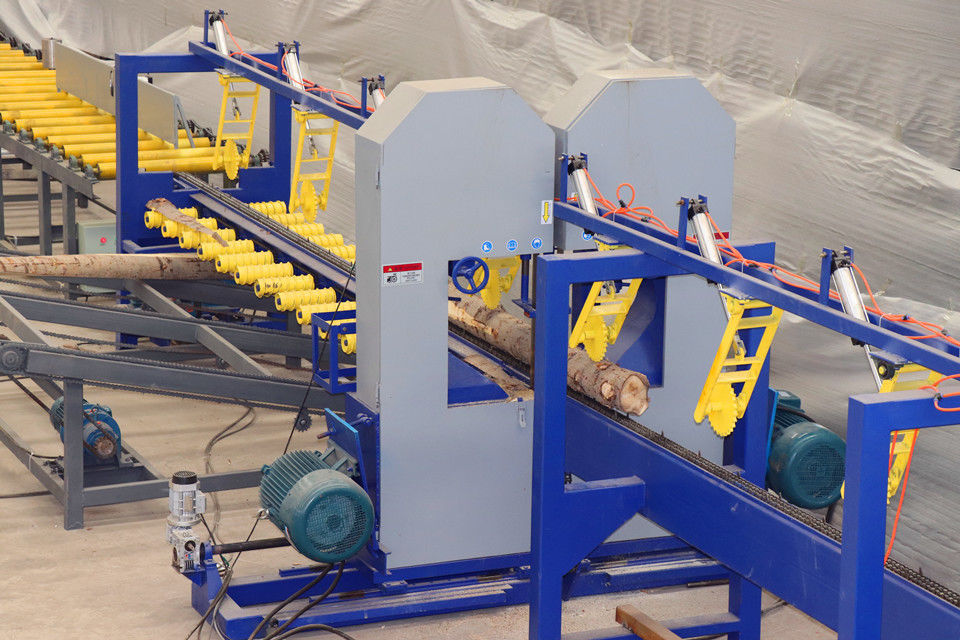

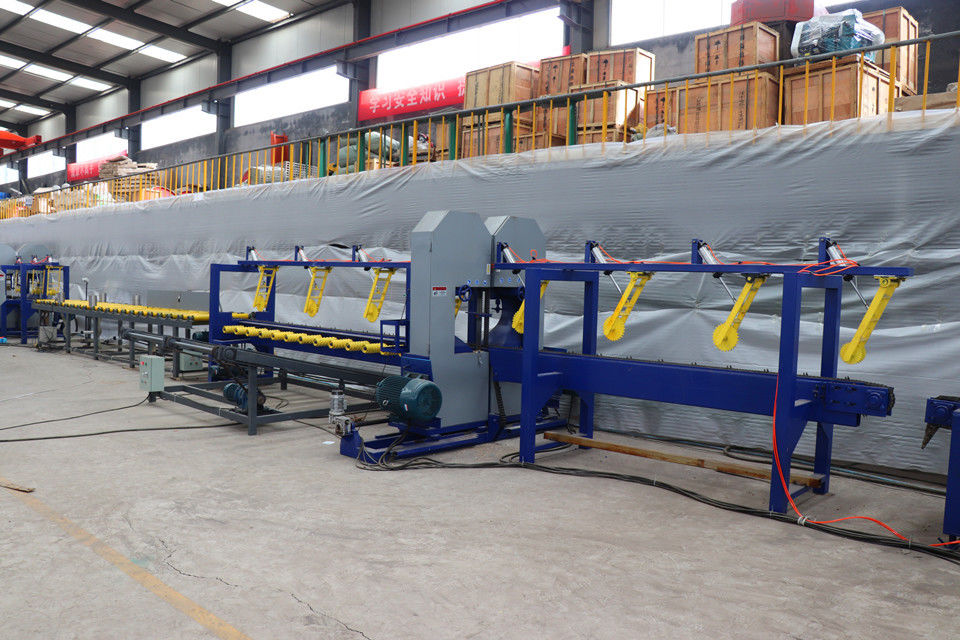

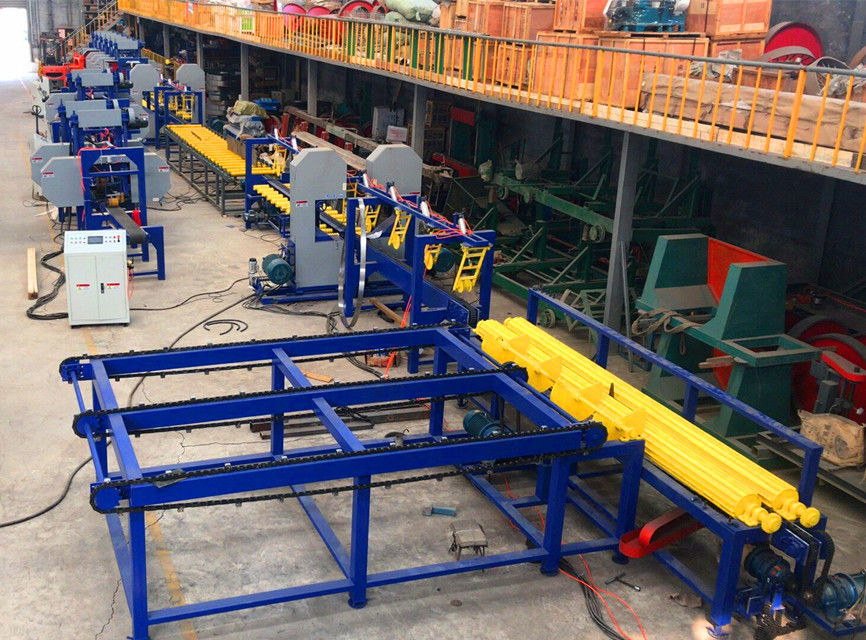

Ligne de production de scierie de bois de sciage entièrement automatisée, Scierie verticale à double lame avec crémaillère de chargement

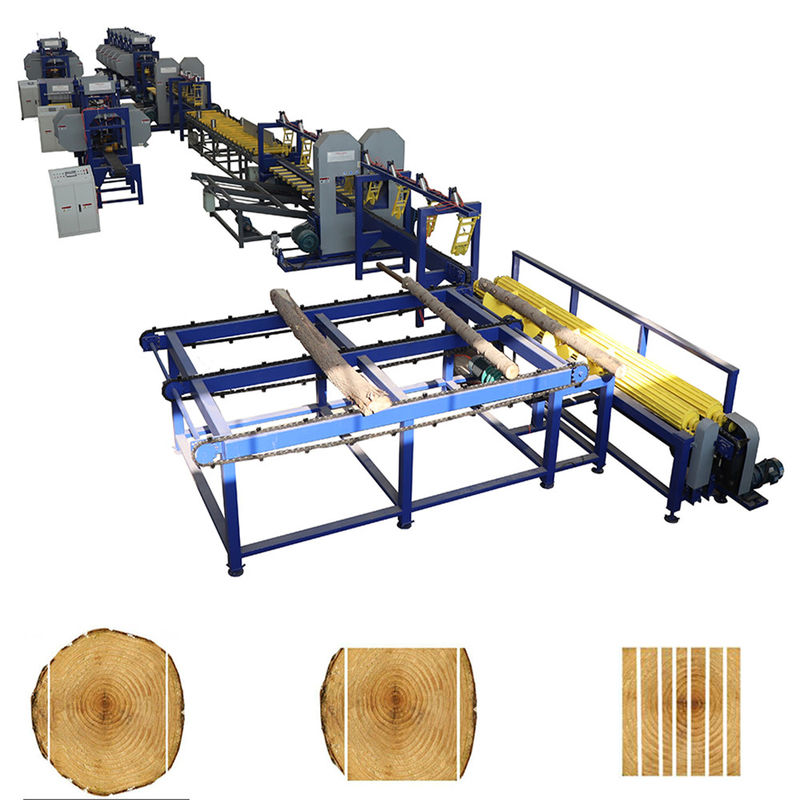

Ligne de production de scie à ruban à coupe verticale entièrement automatique
| NON. | Nom | QTÉ | Détails |
| 1 | Machine de chargement de bois | 1 | Chargement des grumes sur le chariot de la scie à ruban verticale à deux jeux |
| 2 | Scierie à bande verticale jumelée | 1 | Couper les deux côtés des bûches |
| 3 | Convoyeur de planche à roulettes | 1 | Transfert de bois |
| 4 | Scierie à bande verticale jumelée | 1 | Couper les deux autres côtés des bûches |
| 5 | Scie multi-lames pour planches | 1 | Planche à découper en planches de petite taille |
| 6 | Coupe-bordure à double lame | 1 | Couper les deux côtés de la planche |
| 7 | Convoyeur de planche à roulettes | 1 | Sortie des planches de la scierie à ruban verticale jumelée |
| 8 | Convoyeur de planche à roulettes | 1 | Sortie des planches de la scierie à ruban verticale jumelée |
| 9 | Scierie à ruban horizontale à 2 têtes, 3 têtes, 4 têtes, 5 têtes, 6 têtes | 1 | Couper du bois en plusieurs morceaux une fois |
| dix | Convoyeur de planche à roulettes | 1 | Sortez les planches de la scie à ruban horizontale multi-têtes |
Données techniques:
| Console centrale | |
| Taille globale | 3000*1500mm |
| Fonction d'affichage | Écran LCD |
| Opération | Contrôle à distance |

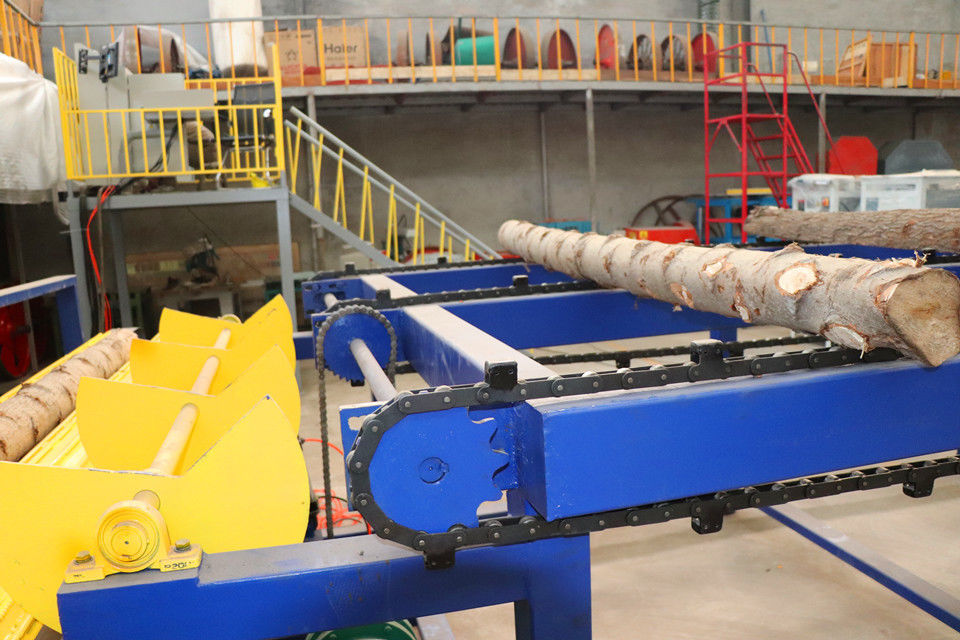

| Rack de chargement en bois | |
| Longueur du rack de chargement | 4000mm |
| Largeur totale | 2500mm |
| Méthode de transmission | Onduleur |
| Moteur | 3KW |
| méthode de chargement | Pneumatique |
| Type d'alimentation | Alimentation par chaîne |
| Courroie de guidage de culbutage automatique en bois | |
| Max.longueur du bois roulé | 3m |
| Méthode de transmission | Onduleur |
| Puissance totale du moteur | 6KW |
| Contrôle | Contrôle à distance |
| Scie à ruban double SLS350 pour grumes n°1 | |
| Max.diamètre de la grume de sciage | 350mm |
| Diamètre min. du journal de sciage | 150mm |
| Longueur du journal | 800-3000mm |
| Diamètre de la roue de scie | 700mm |
| Vitesse de sciage | 9-25 m/min |
| Puissance du moteur principal | 18.5KW *2 |
| Opération de dimensionnement | Écran tactile CNC |
| Cadre de rouleau de centrage à réglage automatique du rouleau | |
| Longueur du cadre | 6000mm |
| Largeur | 1000mm |
| Moteur | 5.5kw |
| Opération de centrage des grumes | Pneumatique |
| Scie à ruban double SLSP400 pour bûches n° 2 | |
| Max.diamètre de la grume de sciage | 400mm |
| Min.diamètre de la grume de sciage | 150mm |
| Longueur du journal | 800-3000mm |
| Diamètre de la roue de scie | 700mm |
| Vitesse de sciage | fréquence |
| Puissance du moteur | 18.5KW *2 |
| Opération de dimensionnement | Écran tactile CNC |
| Convoyeur à pente de dalle | |
| Longueur du convoyeur | 3000mm |
| Largeur | 2500mm |
| Moteur | 2.2KW |
| Scie à ruban multi-têtes DT300-5-5 têtes | |
| Max.largeur de sciage | 300mm |
| Max.épaisseur de sciage | 300mm |
| Moteur principal | 15kw*5 |
| Scie à découper les dalles BPJ300 | |
| Max.largeur de sciage | 300mm |
| Max.épaisseur de sciage | 200mm |
| Puissance du moteur | 7.5KW*2 |
| Déligneuse à bois CB600 | |
| Max.largeur de sciage | 600mm |
| Max.épaisseur de sciage | 80mm |
| Lames Non. | 1-5 pièces |
| Puissance du moteur | 22kw |
Photos
Produits connexes
Scie à ruban multi-têtes
Données techniques
| Spécifications techniques | DT300-1 | DT300-2 | DT300-3 | DT300-5 | DT300-6 |
| Largeur de sciage | 300mm | 300mm | 300mm | 300mm | 300mm |
| Épaisseur minimale du bois | 2mm | 2mm | 2mm | 2mm | 2mm |
| Hauteur maximale du bois | 260mm | 260mm | 260mm | 260mm | 260mm |
| Diamètre de la roue de bande | 700mm | 700mm | 700mm | 700mm | 700mm |
| Moteur de scie | 15kw | 15kw x 2 | 15kw x 3 | 15kw x 5 | 15kw x 6 |
| Scie longueur machine | 3500mm | 4500mm | 5800mm | 8500mm | 11000 |
| Lester | 900 kg | 1500kg | 2200kg | 3500 kg | 5000kg |
| Alimentation | Convoyeur réglable à fréquence variable | ||||
| Opération | Réglages automatiques de l'écran tactile pour l'épaisseur sciée | ||||
Image détaillée - équipement de reaw 6 têtes
Scie à découper les dalles
Caractéristiques:
|
Modèle Caractéristiques |
BPJ200 | BPJ250 | BPJ300 |
| Largeur de coupe (mm) | 200 | 250 | 300 |
| Puissance moteur (KW) | 7.5kw x 2 | 7.5kw x 2 | 7.5kw x 2 |
| Alimentation | Alimentation automatique à fréquence variable | ||
| Diamètre de la lame circulaire (mm) | 300 | 355 | 405 |
| poids (kg) | 200 | 220 | 250 |
Scie à refendre multi-lames
Données techniques :
| Modèle | ZHW800-70 | ZHW800-80 | ZHW800-100 |
| Hauteur de sciage du bois | 10-70mm | 10-80mm | 20-100mm |
| Largeur de sciage du bois | 800mm | 800mm | 800mm |
| Diamètre de la lame en carbure | 280mm | 305mm | 355mm |
| Moteur principal | 22KW | 30KW | 37KW |
| Quantité de lame | 1P-10P | 1P-10P | 1P-10P |
| Vitesse de rotation | 3500/min | 3500/min | 3500/min |
